Kapasitor yang dijual masing-masing memiliki nilai kapasitas tertentu. untuk membuat suatu nilai kapasitas kapasitor yang tidak dijual di pasaran dapat dilakukan dengan merangkai kapasitor secara cara seri, paralel atau pun campuran seperti resisitor, yang membedakan adalah cara perhitungannya.
A. Rangkaian Deret (Seri)
B. Rangkaian Jajar (Paralel)Beberapa kapasitor yang dirangkai disebut rangkaian seri apabila setiap ujung kapasitor dirangkai dengan pangkal kapasitor yang lain dan seterusnya.nilai kapasitas pengganti atau kapasitas kapasitor yang dirangkai seri (Cs) adalah :
contoh soal :
2 buah kapasitor dirangkai seri dengan nilai C1 = 10mF, dan C2 = 15μF. berapa kah nilai kapasitas penggantinya?
diketahui : C1 = 10mF = 10000μF
C2 = 15μF
ditanya : Cs =?
Jawab :
C. Rangkaian CampuranSuatu rangkaian kapasitor disebut paralel jika antara pangkal dan ujung 1 buah kapasitor dengan yang lain dihubungkan dengan ujung dan pangkal kapasitor lainnya.Nilai kapasitas pengganti atau kapasitas kapasitor yang dirangkai paralel (Cp) adalah :
Contoh Soal :
3 buah kapasitor dirangkai paralel dengan nilai C1 dan C2 = 1mF, dan C3 = 150μF. hitunglah kapasitas penggantinya?
Diketahui : C1 = 1mF = 1000μF
C2 = 1mF = 1000μF
C3 = 150μF
Ditanya : Cp = ?
Jawab :

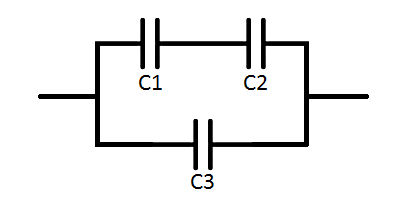

Jaringan campuran kapasitor merupakan jaringan gabungan antara rangkaian seri dan paralel atau sebaliknya.
Nilai kapasitas penggantinya (Ct) terdiri dari (Cs) kapasitas seri dan (Cp) kapasitas paralel harus dihitung dengan cara menghitung salah satu rangkaian terlebih dahulu. Jika kapasitor dirangkai seri-paralel maka nilai Cs harus dihitung terlebih dahulu kemudian menghitung Ct. jika kapasitor dirangkai paralel-seri maka harus menghitung nilai Cp kemudian menghitung nilai Ct
Contoh soal :
3 buah kapasitor dihubung seri paralel denagn nilai C1 = C3 = 100μF, dan 50μF. berapa Farad nilai Kapasitas penggantinya?
Diketahui : C1 = 100μF
C2 = 50μF
C3 = 100μF
Ditanya : Ct = ?
Jawab : Kapasitor yang dirangkai seri dihitung terlebih dahulu (C1 dan C2) :
Menghitung Ct :
